Что такое координатно-измерительная рука и где она применяется

Измерительная рука (также известна как портативная КИМ или портативная координатно-измерительная машина) — это многофункциональное измерительное устройство, которое позволяет проводить высокоточные 3D-измерения деталей непосредственно на производственной площадке.

В отличие от стационарной
координатно-измерительные машины , измерительная рука не требует специального помещения с климат-контролем и может использоваться прямо в цеху, на складе или даже на объекте заказчика.

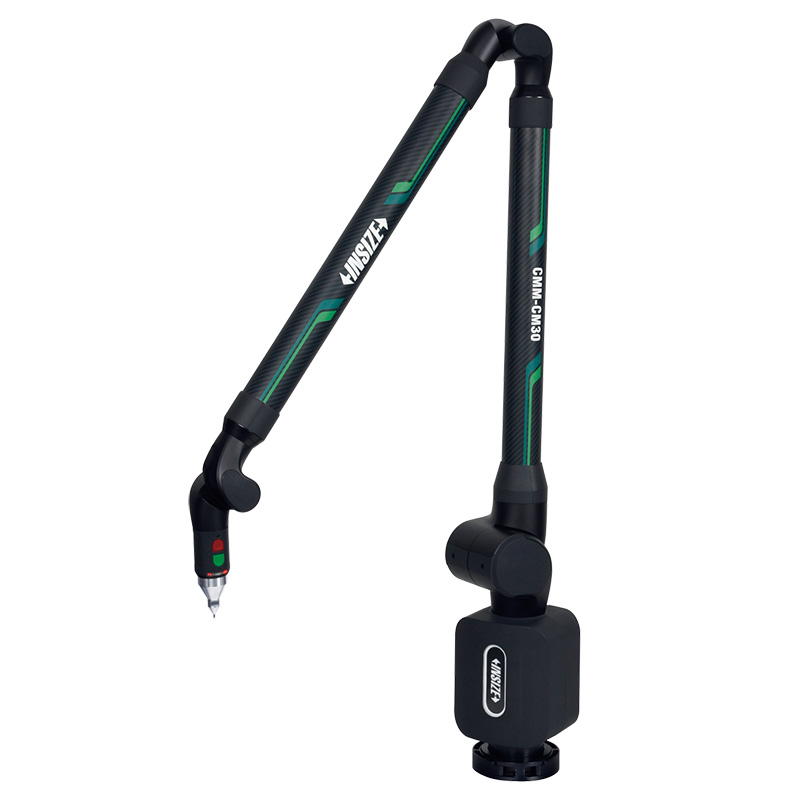

Координатно-измерительная рука состоит из нескольких шарнирных сегментов (обычно 6–7 осей), которые обеспечивают свободу движения измерительного щупа в пространстве. Встроенные высокоточные энкодеры в каждом суставе фиксируют углы поворота, что позволяет программному обеспечению рассчитывать точные координаты измеряемой точки в трёхмерном пространстве.

Процесс измерения включает несколько этапов:

• оператор касается щупом контролируемых точек на детали;
• система автоматически записывает координаты;
• ПО обрабатывает данные и сравнивает их с CAD-моделью;
• формируется отчёт с отклонениями от номинальных размеров.

Мобильность. В отличие от стационарной координатно-измерительной машины, измерительную руку можно легко перемещать между рабочими местами. Это особенно важно для крупногабаритных деталей, которые сложно доставить в измерительную лабораторию.

Высокая точность. Современные измерительные руки обеспечивают точность измерений от 0,016 мм до 0,064 мм, в зависимости от модели и диапазона измерений — этого достаточно для большинства промышленных задач.

Универсальность. Одна портативная координатно-измерительная машина может заменить множество специализированных измерительных инструментов: штангенциркули, микрометры, угломеры, шаблоны и калибры.

Быстрая окупаемость. Сокращение времени на контроль качества, снижение брака и возможность проведения измерений без остановки производства позволяют окупить инвестиции в измерительную руку в течение 1–2 лет.

Простота использования. Интуитивно понятное программное обеспечение позволяет обучить оператора работе с оборудованием за несколько дней. Не требуется высшее образование или специальная метрологическая подготовка.

Машиностроение и металлообработка. Контроль геометрии корпусных деталей, валов, фланцев, станин и рам. Проверка соосности отверстий, параллельности плоскостей и правильности резьбовых соединений.

Автомобильная промышленность. Измерение кузовных панелей, элементов подвески, деталей двигателя и трансмиссии. Контроль сварных швов и сборочных операций. Проверка оснастки и штампов.

Авиационная и аэрокосмическая отрасль. Высокоточный контроль лопаток турбин, элементов планера и деталей шасси. Верификация сложнопрофильных поверхностей. Измерение композитных материалов.

Энергетическое машиностроение. Контроль турбинного оборудования, роторов и корпусов насосов. Измерение крупногабаритных деталей непосредственно на месте установки.

Судостроение. Проверка геометрии корпусных конструкций, контроль сборки секций, измерение валопроводов. Работа в условиях верфи без необходимости транспортировки деталей.

Производство пресс-форм и штампов. Контроль изготовления оснастки, верификация рабочих поверхностей, измерение износа инструмента. Создание программ для станков с ЧПУ на основе измерений.

Реверс-инжиниринг. Снятие трёхмерной геометрии с существующих деталей для создания CAD-моделей. Особенно актуально при необходимости воспроизвести деталь, конструкторская документация на которую утрачена.

Контроль качества сварных конструкций. Проверка геометрии после сварки, контроль деформаций, измерение размеров сварных швов.

Диапазон измерений. Выбирайте модель с рабочей зоной, соответствующей размерам ваших деталей. Стандартные варианты: 1,2 м / 1,8 м / 2,5 м / 3,5 м / 4,5 м.

Точность. Для большинства машиностроительных задач достаточно точности 0,04–0,06 мм. Для прецизионных производств (авиация, медицинское оборудование) требуются модели с точностью 0,016–0,025 мм.

Тип измерительной головки.

• контактная — универсальное решение для большинства задач;
• лазерный сканер — для быстрого снятия геометрии сложных поверхностей;
• комбинированная — максимальная универсальность.

Программное обеспечение. Обратите внимание на функциональность ПО: поддержку различных CAD-форматов, автоматическую генерацию отчётов, возможность создания измерительных программ, интеграцию с системами управления качеством.

Мобильность. Если планируется частое перемещение оборудования, важны вес устройства, наличие транспортировочного кейса и время развёртывания на новом месте.

При выборе между традиционной КИМ и портативной измерительной рукой учитывайте следующее.

Выбирайте стационарную координатно-измерительную машину, если:

• требуется максимальная точность (до 0,001 мм);
• измеряются преимущественно мелкие детали;
• есть специально оборудованная измерительная лаборатория;
• производство серийное, с потоковым контролем.

Измерительную руку купить стоит, если:

• необходима мобильность и гибкость;
• контролируются крупногабаритные изделия;
• измерения проводятся в разных точках производства;
• требуется быстрая окупаемость инвестиций;
• нет возможности создать климатизированную лабораторию.

Во многих случаях оптимальным решением становится комбинация обоих типов оборудования: стационарная КИМ для прецизионных измерений мелких деталей и портативная координатно-измерительная машина — для всех остальных задач.

Подготовка:

• определите типовые задачи измерений и требования к точности;
• выберите подходящую модель по диапазону и характеристикам;
• спланируйте места установки и схему перемещения оборудования;
• подготовьте персонал к обучению.

Обучение операторов:

• базовый курс по работе с оборудованием (2–3 дня);
• обучение работе с программным обеспечением;
• практические занятия на реальных деталях заказчика;
• дистанционную техническую поддержку.

Интеграция в производственный процесс:

• входной контроль — проверка закупаемых заготовок и комплектующих;
• операционный контроль — измерения между технологическими операциями;
• приёмочный контроль — финальная проверка готовых изделий;
• настройка оборудования — контроль точности станков и оснастки.

Сокращение времени на измерения. Портативная КИМ позволяет сократить время контроля в 3–5 раз по сравнению с традиционными методами измерения.

Снижение брака. Оперативный контроль на всех этапах производства позволяет выявлять отклонения на ранних стадиях и предотвращать выпуск бракованной продукции.

Повышение производительности. Измерения непосредственно в цеху исключают простои, связанные с транспортировкой деталей в лабораторию и ожиданием результатов.

Универсальность применения. Одна измерительная рука заменяет множество специализированных инструментов, что снижает общие затраты на измерительное оборудование.

Для поддержания заявленной точности портативной координатно-измерительной машины необходимо:

• ежедневно: визуальный осмотр, очистка от загрязнений, проверка креплений;
• еженедельно: проверка работоспособности с помощью контрольной детали;
• ежемесячно: детальная проверка точности;
• ежегодно: калибровка в сертифицированной лаборатории или у производителя.

Большинство современных измерительных рук оснащены системами самодиагностики, которые предупреждают о необходимости обслуживания.

Если вы ищете, где измерительную руку купить для вашего производства, важно выбрать надёжного поставщика с опытом работы в сфере измерительного оборудования.

INDUST UNION предлагает портативные координатно-измерительные машины с оптимальным соотношением цены и качества для белорусского рынка.

Что мы предлагаем:

• официальную гарантию производителя;
• полное обучение операторов на вашей производственной площадке;
• техническую поддержку и консультации по применению;
• регулярное сервисное обслуживание и калибровку;
• помощь в подборе оптимальной конфигурации под ваши задачи.

Наши специалисты помогут определить, какая модель координатно-измерительной руки подойдёт именно для ваших задач, проведут демонстрацию возможностей оборудования и рассчитают экономический эффект от внедрения.

Координатно-измерительная рука — это не просто измерительный инструмент, а комплексное решение для повышения качества продукции и эффективности производства. Портативность, точность и универсальность делают это оборудование незаменимым для современных предприятий, стремящихся к конкурентоспособности на рынке.
